Алешин В.М. Карта в спортивном ориентировании

Раздел 1. Спортивная карта. Требования к изображению на ней компонентов ландшафта

1.3. Требования к изображению компонентов ландшафта на спортивной карте

Рельеф

Рельеф земной поверхности составляет основу любого ландшафта. Для спортивного ориентирования рельеф является определяющим компонентом ландшафаа как с точки зрения объекта чтения карты, так и с точки зрения проходимости местности.

Элементы рельефа - наиболее объективные и достоверные объекты чтения карты, они наиболее стабильны по времени по сравнению с другими компонентами ландшафта, их внешний облик остается постоянным в разные времена года.

Расчлененность рельефа, перепад высот, крутизна склонов непосредственно определяют условия проходимости местности. Рельеф влияет на проходимость косвенно, обусловливая своими формами наличие определенных почв и растительности.

В экологическом плане расчлененный рельеф "гарантирует" наибольшую сохранность природы, сужает хозяйственную деятельность человека, сохраняет лесную и кустарниковую растительность - другими словами, создает наиболее благоприятные условия для соревнований по спортивному ориентированию.

Любая карта - топографическая или спортивная - всегда имеет основной целью получить подробное, точное и достоверное изображение всех особенностей участка земной поверхности, а изображение рельефа этого участка составляет наиболее важную часть содержания этих карт.

В настоящее время на топографических картах наиболее распространен способ изображения рельефа горизонталями. Горизонтали - это линии пересечения секущих плоскостей* одного уровня с поверхностью неровности, спроектированные на горизонтальную плоскость (рис. 3). Сечение поверхности неровности вертикальной плоскостью, проведенной в интересующем нас направлении, будем называть профилем склона. Расстояние по вертикали между секущими плоскостями одного уровня называется высотой сечения (1г), а расстояние между горизонталями вдоль проекции профиля склона - заложением (d). Направление понижения склона указывается специальным знаком - бергштрихом (А. 104).

*В топографии рассматривают уровенные поверхности, эквидистантные поверхности океана, которая имеет форму, близкую к сферической. Учитывая очень ограниченную площадь спортивных карт, мы будем здесь и в дальнейшем оперировать понятием плоскости.

Изображение рельефа горизонталями
Рис. 3. Изображение рельефа горизонталями:
1 - секущие плоскости одного уровня; 2 - профиль склона; 3 - горизонтали; 4 - проекции секущих плоскостей одного уровня; 5 - указатель направления склона - бергштрих

Рельеф на спортивных картах изображают при помощи горизонталей и специальных знаков. При этом используют основные, вспомогательные и утолщенные горизонтали. Основные проводятся через целое сечение, принятое для данной карты. Вспомогательные применяются для дополнения изображения, выполненного основными горизонталями. Их проводят примерно на половине высоты сечения - допустимое смещение по высоте до четверти сечения. Прибегать к ним следует, лишь когда они несут дополнительную информацию об элементах рельефа, изобразить которые без них невозможно. Между двумя основными горизонталями допускается изображать только одну вспомогательную. Для быстрой и грубой оценки высот каждую пятую основную горизонталь утолщают. При картографировании слабопересеченной местности или при изображении мелких изолированных элементов на картах с утолщенными горизонталями этого можно не делать.

Критерием выбора высоты сечения при составлении конкретной карты служат характер склонов, их насыщенность элементами рельефа, которые составитель считает необходимым показать на карте. Высоту сечения надо выбирать такой, чтобы на характерных склонах картографируемого района между соседними секущими плоскостями находилось не более двух элементов рельефа. Тогда составителю хватит основных и вспомогательных горизонталей для показа всех элементов и соблюдения их "этажности" на склоне.

Бергштрихи на спортивных картах показывают, как правило, в гораздо большем количестве, чем на топографических. Дело в том, что спортсмену во время соревнований некогда изучать все близлежащие склоны и формы рельефа, чтобы сделать вывод о направлении склона в интересующем его локальном участке карты. Отдельные составители, ссылаясь на зарубежные, особеннно скандинавские, карты, считают, что бергштрихи вообще не нужны. Однако такая точка зрения справедлива лишь для некоторых, в первую очередь скандинавских, ландшафтов ледникового сноса, где имеются только положительные элементы и формы рельефа. Действующие условные знаки для спортивных карт СССР допускают изображение положительных элементов рельефа без пояснения их бергштрихами - это разгружает карту.

Вопрос о количестве бергштрихов и месте их размещения должен решаться в каждом конкретном случае. Основное правило в. общей форме можно сформулировать так: при взгляде на очень ограниченную площадь карты (-1 - 2 см2) направление склонов должно читаться однозначно.

Способ изображения рельефа горизонталями на спортивных картах имеет некоторые особенности. Смысл их заключается в том, что помимо основного назначения - быть линией одного определенного уровня горизонталь на спортивной карте должна давать максимум информации для чтения карты. Вот эти особенности:

Подошвы и бровки
Рис. 4. Подошвы и бровки

1) горизонталь должна совпадать с подошвой и бровкой склонов, подробно описывая все детали этих линий (рис. 4);
2) основные и вспомогательные горизонтали должны отражать. все небольшие элементы рельефа, высотой или глубиной более 1/3 выбранной высоты сечения, особенно на склонах, недопустимо опускать элементы рельефа из-за того, что они "не попали в сечение" (рис. 5);
3) элементы рельефа на склонах, особенно пологих, имеющие четкие очертания на местности (неглубокие лощины с четким бровками, ребра), должны изображаться на карте непрерывающимся рисунком горизонталей или специальных знаков (рис. 6);
4) одна горизонталь может давать количественную характерно тику (высоту, глубину) элемента рельефа (см. рис. 6).

Изображение небольших элементов рельефа
Рис. 5. Изображение небольших элементов рельефа

Изображение продолговатых неглубоких элементов рельефа

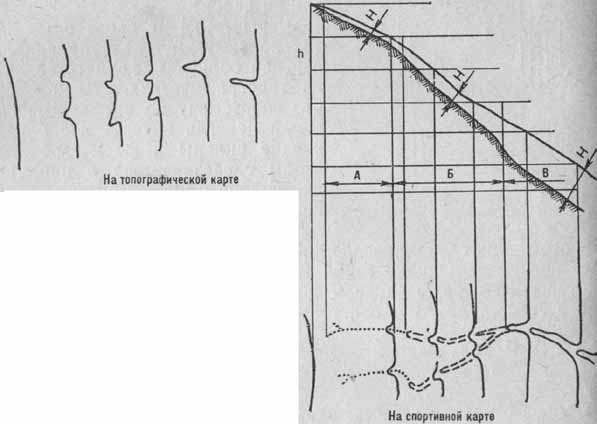

Рис. 6. Изображение продолговатых неглубоких элементов рельефа. Элемент врезан в склон на величину:
H<0,25 h (участок А); H=0,25-0,5 h (участок Б); H=0,5-1 h (участок В)

Очевидно, что выполнить требования перечисленных пунктов невозможно без смещения основных горизонталей со своего "юридического" положения. На спортивных картах допускается смещать

основные горизонтали по склону (в пределах половины сечения, и затягивать их для более наглядного изображения элементов рельефа, несколько утрируя глубину или высоту этих элементов в угоду лучшей читаемости. Однако такие смещения не должны искажать относительных высот отдельных форм рельефа и общего восприятия их конфигурации.

Перечисленные особенности показа рельефа на спортивных картах создают наиболее существенные предпосылки высокой информативности изображения.

Будем различать понятия элемент рельефа и форма рельефа. Элементы рельефа - простейшие части, из которых строятся различные его формы. Выделим следующие элементы рельефа:

1) характерные точки: вершина, седловина, слияние, дно;
2) структурные линии: подошва, бровка, тальвег, водораздел;
3) простейшие пространственные элементы: бугор, гряда, выступ ребро, терраса, яма, ступень, проход, седловина, перемычка, лощина, промоина, монотонный склон, обрыв.

Вершина - высшая точка элемента или формы рельефа. На карте не показывается, но, как правило, фиксируется зрительным центром верхней горизонтали (рис. 7, 1).

Седловина - понижение в гребне, расположенное между двумя возвышенностями и двумя лощинами. На карте не показывается, но фиксируется концами двух выступов и началом двух лощин. Является пересечением линий водораздела и тальвега (рис. 7, 2).

Слияние - место схода двух или нескольких тальвегов. На карте показывается развилкой ручьев (А.307, А.308), канав (А.309), пересыхающих ручьев (А.310), сухих канав (В.110) или фиксируется рисунком основных и вспомогательных горизонталей (см. рис. 6, 7).

Дно - низшая точка элемента или формы рельефа. На карте не показывается, но фиксируется зрительным центром нижней горизонтали (рис. 7, 4).

Подошва - структурная линия рельефа, ограничивающая основание склонов различных его форм. Может быть горизонтальной (показывается основной или вспомогательной горизонталью) или наклонной (ее положение фиксируется воображаемой линией, соединяющей места резкого изгиба горизонталей). Если склон изображен знаком обрыва, подошва фиксируется воображаемой линией, соединяющей незамкнутые концы штрихов знака А.106. Если подошва не совпадает по высоте с основной горизонталью по топооснове, при корректировке следует сдвинуть ближайшую основную горизонталь на ее уровень или показать ее вспомогательной горизонталью (см. рис. 4, 7).

Бровка - структурная линия рельефа, ограничивающая верхнюю часть склона. По ней проходит резкий перегиб склона. Как и подошва, может быть горизонтальной и наклонной. В первом случае показывается основной или вспомогательной горизонталью, во втором - фиксируется воображаемой линией, соединяющей места резкого изгиба горизонталей. При изображении обрывистых склонов обозначается линией, соединяющей основания штрихов знака А.106. Если бровка не совпадает по высоте с основной горизонталью на топооснове, при корректировке следует сдвинуть ближайшую основную горизонталь на ее уровень или дать ее вспомогательной горизонталью (см. рис. 4, 7).

Тальвег - структурная линия, соединяющая самые низкие точки, лежащие на дне отрицательных элементов и форм рельефа.

Элементы рельефа
Рис. 7. Элементы рельефа:
1 - вершина; 2 - седловина; 3 - слияние, 4 - дно; 5 - ребро; 6 - выступ; 7 - промоина, 8 - гряда; 9 - перемычка

Как правило, она совпадает с ручьями, пересыхающими ручьями сухими канавами и показывается знаками А. 307, А. 308, А. 309, A.310, B.110. В остальных случаях фиксируется воображаемой линией, соединяющей места резкого изгиба горизонталей при их переходе с одного склона на другой (см. рис. 6, 7).

Водораздел - структурная линия, соединяющая самые высокие точки двух противоположных склонов положительных элементов и форм рельефа. На карте не показывается, но фиксируется воображаемой линией, соединяющей места резкого изгиба горизонталей при их переходе с одного склона на другой. Водораздельная линия является осевой линией таких элементов рельефа, как гряда, ребро, перемычка (см. рис. 7).

Совокупность перечисленных точек и линий составляет так называемый остов рельефа.

Для анализа пространственных элементов рельефа будем различать их размеры по высоте: для положительных элементов это будет их высота, а для отрицательных - глубина. Обозначим на рисунках эту величину буквой Н.

Бугор - изолированная коническая или куполообразная возвышенность с резко выраженной подошвенной линией высотой свыше 10 м. Аналогичные объекты высотой до 10 м будем называть бугорком, а внемасштабные по размерам в плане - микробугорком.

На рис. 8 приведены способы изображения бугорков на спортивной карте в зависимости от их высоты. Бугорки высотой до половины сечения показываются одной основной или вспомогательной горизонталью, в зависимости от их расположения относительно плоскости сечения, а не от абсолютной высоты.

Бугорки не всегда изображаются замкнутой горизонталью. На рис. 8, ж два соседних бугорка, разделенных седловиной, показаны одной общей горизонталью, которая одновременно дает и рисунок седловины.

Гряда - узкая, вытянутая возвышенность, с крутыми склонами, плоской или округлой вершинной поверхностью и резко выраженной подошвенной линией (см. рис. 7, 8).

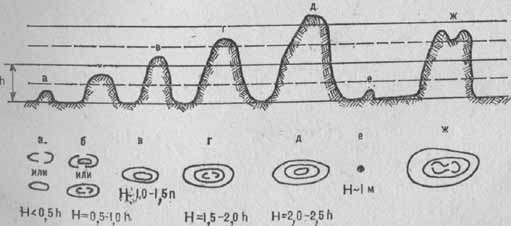

Изображение бугров
Рис. 8. Изображение бугров

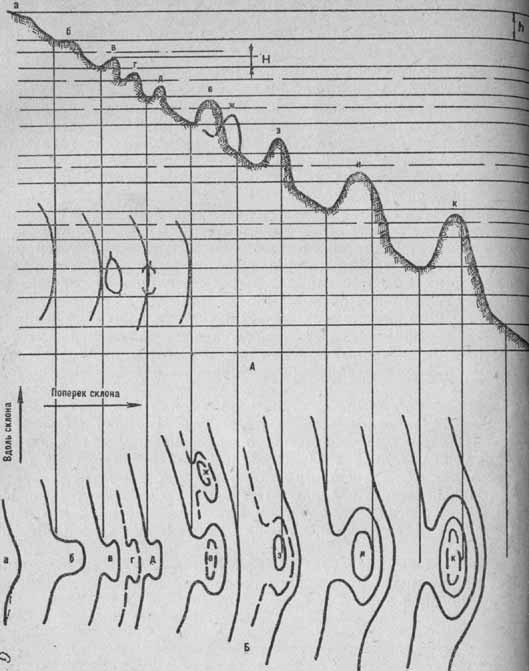

Изображение выступа и бугра на склоне
Рис. 9. Изображение выступа и бугра на склоне:
в, г, а - H < 0.5 h; е. ж, з - H=0,6-1 h; и - H=1-1,5 h; к - H=1,5-2 h

Выступ - возвышение на склоне, поперечный профиль которого имеет незначительный наклон в сторону общего наклона поверхности (рис. 9, а). Может быть горизонтальным (рис. 9, б). Особенности изображения выступов в этих случаях хорошо видны на рисунках. Характерная особенность выступа в том, что его ширина вдоль склона примерно равна или меньше выступания от склона. Он вытянут поперек склона (см. рис. 7, 6, 9).

Ребро - вытянутое, узкое возвышение с наклонной вершинной поверхностью на склоне (см. рис. 7,5).

Наибольшие затруднения у неопытных составителей вызывает изображение бугра на склоне. Чаще всего, и совершенно неправильно, его изображают, как на рис. 9, А. В действительности бугор на склоне - не отдельный элемент (как было в случае, когда он располагался на плоскости), а сложная форма рельефа, состоящая из трех элементов: седловины, выступа и бугра на выступе. Все эти элементы должны быть изображены на карте. На рис. 9, в-к приведены способы изображения этой формы рельефа в зависимости от высоты бугра над седловиной (Н). Введение вспомогательной горизонтали позволяет показать, что бугор ж, имея одинаковую высоту с бугром е, расположен ниже его по склону.

Терраса - горизонтальная или наклонная площадка, вытянутая вдоль склона. В поперечном профиле ее поверхность горизонтали на или слегка наклонена. В сечении вдоль склона образующие террасу линии могут располагаться горизонтально или быть наклонены к горизонту. В зависимости от этого различают горизонтальные и наклонные террасы. Размер террасы в этом направлении существенно (иногда в несколько раз) превышает размер в профиле (рис. 10).

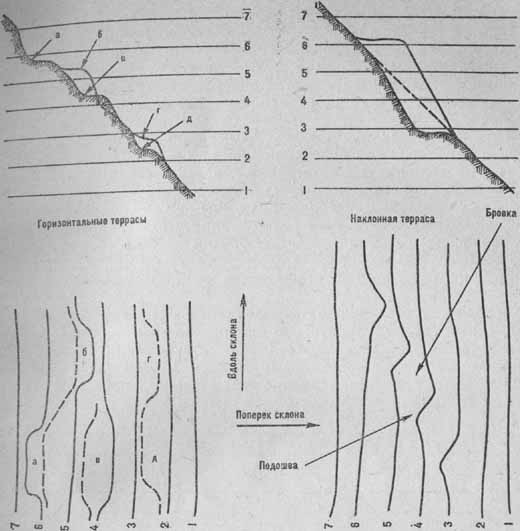

Горизонтальные и наклонные террасы
Рис. 10. Горизонтальные и наклонные террасы

При изображении горизонтальных террас одна из основных горизонталей должна описывать бровку (под бровкой террасы будем понимать бровку лежащего ниже склона. подошвой называть подошву склона, лежащего выше) или подошву элемента, а вспомогательная горизонталь - другую структурную линию На рис. 10 терраса г, находящаяся по высоте в пределах одного сечения с террасой д, расположена выше по склону - это показано введением вспомогательной горизонтали, которая описывает бровку террасы г и подошву террасы д. При изображении наклонных террас бровки и подошвы склонов должны фиксироваться места ми резких (порой даже утрированно резких) изгибов основных горизонталей.

Яма - круглая или овальная впадина с резко выраженной бровкой. Аналогичные объекты, но внемасштабные по размерам в плане, будем называть микроямкой. Микроямки показываются на карте специальными знаками, причем знаком А.114 - небольшие пологие ямки, как правило, естественного происхождения, а знаком A.115 - резкие углубления, воронки, обычно искусственного происхождения. Исключение для знака А.115 составляют маленькие карстовые воронки. На рис. 11 приведены способы показа ям на карте. При изображении ям следует придерживаться рекомендаций, касающихся изображения бугров.

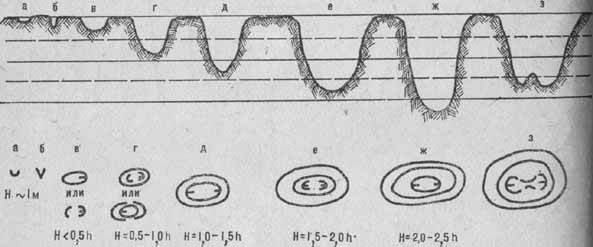

Изображение ям
Рис. 11. Изображение ям

Изображение ступени и ямы на склоне
Рис. 12. Изображение ступени и ямы на склоне:
а, г. д - Н<0,5 h; е, ж, з - H=0,5-1 h; и - H=l-l,5 h; к - H=l,5-2 h

Ступень - углубление на склоне, поперечный профиль которого либо слегка наклонен в сторону общего наклона поверхности (рис. 12, а), либо горизонтален (рис. 12, б). Эти особенности должны отражаться рисунком горизонталей. Ширина элемента вдоль склона примерно равна или меньше глубины врезания в склон.

Проход - продолговатое резкое понижение между склонами двух соседних положительных элементов или форм рельефа, открытое с двух сторон. Дно его горизонтально или слегка наклонено (см. рис. 7, 7).

Седловина - как пространственный элемент рельефа характеризуется понижением в гребне, расположенным между двумя возвышенностями и двумя лощинами. Образуется окончаниями выступов или ребер возвышенностей и началом лощин (см. рис. 7, 2} При наличии на местности четкой седловинной точки рисунок горизонталей выступов и лощин должен быть таким, чтобы они зрительно фиксировали седловинную точку, а линии водораздела и тальвегов проходили через нее.

Перемычка - продолговатое, узкое возвышение, завершающее два соседних склона и ограниченное по концам спускающимися к нему выступами или ребрами. Может быть горизонтальной или слегка наклонной (см. рис. 7, 9).

Все сказанное выше об изображении бугров на склоне относится в равной мере к изображению ям на склоне. В отличие от ямы на плоскости яма на склоне - сложная форма рельефа, состоящая из трех элементов - ступени, ямы на ступени и седловины или, что встречается чаще, перемычки, которая отделяет яму от основного склона. Все эти элементы должны быть отражены на карте.

На рис. 12, в-к приведены способы изображения этой формы рельефа в зависимости от глубины ямы от седловины (перемычки) - Н. Введение вспомогательной горизонтали позволяет показать взаимное расположение объектов на склоне: при одной глубине яма ж расположена ниже ямы е по склону.

Лощина - вытянутое углубление, открытое в сторону общей наклона поверхности, имеющее с трех сторон пологие, обычно за дернованные склоны (см. рис. 6). Любая лощина состоит из трех структурных линий (две бровки и тальвег) и склонов. Все эти элементы должны быть в максимально возможной степени отражены на карте. Линии бровок на средних и крутых склонах должны фиксироваться местами резкого перегиба горизонталей - его полезно несколько утрировать (см. рис. 7). На пологих склонах при неглубоко врезанных лощинах бровки практически изображаются основными и вспомогательными горизонталями. При этом появляется возможность показать и глубину элемента (см. рис.6). Склоны лощин (по определению - задернованные) надо показывать горизонталями до крутизны, которую ограничивают полиграфические возможности, т. е. до величины заложения 0,6 мм в масштабе 1:10000. При высоте сечения 5 м это соответствует склону крутизной 40°. Способ показа склона лощины горизонталями необходим потому, что на карте сразу читаются высота и крутизне склона. По указанным соображениям целесообразно и более крутые склоны (до 45°) показывать горизонталями, а не знаком обрыва, уменьшая их крутизну до величины заложения 0,6 мм. Лощины изображаются непрерывающимся рисунком горизонталей.

Промоина - вытянутое углубление незначительной длины, открытое в сторону общего наклона поверхности и имеющее с трех сторон крутые незадернованные склоны. Промоины шириной между бровками меньше 3 м показываются знаком А.109, а более 3 м - знаком А.108.

Лощины и промоины, устье которых расположено выше подошвы склона, называются висячими.

Монотонный склон, или просто склон, - задернованная наклонная поверхность, не имеющая в пределах своей площади других элементов рельефа. Склон ограничен сверху бровкой, а снизу - подошвой. На карте показывается горизонталями до минимально допустимого заложения.

Обрыв - крутой, незадернованный земляной склон. На карте обнажается знаком А.106. Бровка показывается линией, соединяющей основания штрихов, а подошва - мысленной линией, уходящей через противоположные концы штрихов. Оба элемента должны на карте строго соответствовать по плановому положению этим линиям на местности. Площадь, закрытая штрихами, соответствует пространству, занятому склоном в плане. Высота обрыва определяется не длиной штрихов в его знаке, как иногда ошибочно представляют, а числом подходящих к обрыву и замыкающихся на нем горизонталей. Следует отметить, что критерием выбора, каким знаком показать склон - горизонталями или штрихами, служит его крутизна, а не покрытие (задернован - не задернован). Предпочтение всегда надо отдавать горизонталям. Так, не очень крутой незадернованный песчаный склон лучше показать горизонталями со знаком В.211 (открытый песок).

Рассмотрев все элементы рельефа, мы приходим к выводу, что любой, даже самый сложный, рельеф можно изобразить на карте комбинацией его простейших элементов. Задача составителя состоит в опознании этих элементов на местности, определении их планового и высотного положения и правильном изображении на карте.

Если все составители карт будут придерживаться приведенной выше классификации элементов рельефа и, самое главное, идентичности в их изображении на карте, возникнет некая стандартизация. Спортивные карты станут легче читаться, а спортсмены быстрее и объективнее смогут создавать зрительный образ местности при взгляде на карту. Это важно еще и потому, что подавляющее большинство перечисленных элементов рельефа используется в качестве объектов КП, причем объектов наиболее надежных и часто встречающихся.

После ознакомления с элементами рельефа перейдем к обзору форм и комплексов форм рельефа, классифицируя их по условиям образования и в зависимости от основной активной силы (или фактора), определяющей в настоящее время процессы преобразования рельефа. Мы, естественно, будем рассматривать ландшафты, уже используемые для соревнований по спортивному ориентированию и представляющие потенциальный интерес в этом плане.

Начнем с комплексов форм рельефа, обусловленных деятельностью поверхностных текучих вод. Они наиболее распространены и встречаются практически во всех ландшафтных зонах. Их можно разделить на водноэрозионные формы, связанные с размывом и разрушением почвы силой текущей воды, и водноаккумулятивные, связанные с отложениями твердых частиц, переносимых текущими водами.

Наиболее распространенные водноэрозионные элементы и формы рельефа - лощины, промоины, овраги, балки. Типичный пример ландшафта с водноэрозионным рельефом показан на карте II.

Лощины, или ложбины стока, характеризуются простотой форм, пологостью и сглаженностью склонов. Образуются в результате плоскостного смыва почвы со склона и широко распространены в районах рыхлых поверхностных отложений. Если размыв дна лощины усиливается, начинает развиваться промоина в виде узкой рытвины с V-образным или трапециевидным поперечным сечением. Характерная особенность лощин и промоин - профиль дна этих форм повторяет профиль поверхности склона.

Из промоин, расположенных на крутых склонах, под действием водной эрозии образуются овраги. Они развиваются медленно и непрерывно. Для растущего оврага характерен вершинный перепад - крутой участок в начале оврага, с которого падает вода.

Овраг (см. рис. 55) - сложный комплекс форм рельефа, в состав которого входят промоины, лощины, обрывы. Особенность оврага - профиль его дна не совпадает с характером поверхности склона, т. е. овраг глубоко врезается в склон и представляет в таких местах серьезное препятствие для спортсменов. На высоких склонах образуются сложные системы разветвляющихся лощин и промоин, между которыми расположены куполообразные возвышенности. Такие сильно изрезанные склоны занимают площади шириной до нескольких километров и представляют большой интерес с точки зрения ориентирования.

Последняя, затухающая, стадия развития оврага - балка. Вершинный перепад у нее отсутствует, устье выходит на дно долины, склоны пологие, задернованные. Часты по дну дороги и тропы.

Типичный пример водноаккумулятивного рельефа - пойма крупных рек. Поймой называется часть дна долины, непосредственно примыкающая к руслу (карта III). Большинство рек равнинных территорий имеют поймы шириной от нескольких сот метров до десятков километров. С обеих сторон пойма ограничена склонами коренных берегов долины или надпойменными террасами. Такое соседство дает интересное для ориентирования сочетание разных ландшафтов: пойма, водноэрозионный рельеф склона долины, эоловый (см. ниже) рельеф поверхности террасы.

В поперечном сечении в пойме различают: прирусловую - наиболее возвышенную часть; центральную - пониженную и имеющую ровную поверхность; притеррасную, наиболее пониженную, в виде заболоченной низины вдоль коренного берега. После половодья на поверхности поймы осаждается материал, переносимый полой водой. Вблизи русла осаждается наиболее крупный материал - возникают валы, расположенные параллельно руслу, иногда в несколько рядов. Русло, блуждая по пойме, образует старицы, вдоль которых тоже встречаются прирусловые валы. Характерные элементы рельефа поймы - гряды и ямы, причем абсолютные высоты пойменных гряд одинаковые. Понижения между грядами имеют продолговатую форму, нередко бывают замкнутыми и также лежат на одной высоте. Иногда среди поймы попадаются возвышенности, представляющие остатки высоких террас, - их называют долинными останцами.

Неравномерный растительный покров, зачастую труднопроходимый, обилие рассеивающих ориентиров в виде стариц, болот и зарослей, отсутствие системы просек делают пойму интересным ландшафтом для ориентирования. Пойменный ландшафт распространен повсеместно по территории нашей страны и приурочен к долинам рек.

Работа подземных вод значительно влияет на формирование рельефа земной поверхности, она образует привлекательные для ориентирования комплексы форм рельефа - карст и оползни.

Воды атмосферных осадков, просачиваясь через водопроницаемые поверхностные слои, достигают водоупорных слоев (например, глины) и создают водоносные горизонты. Если при этом поверхностные слои сложены растворимыми породами (известняк, доломит, гипс), образуется своеобразный комплекс форм рельефа, называемый карстом. Карст обычно развивается в районах с горизонтальной или слабоволнистой поверхностью, на пологих склонах или на дне широких горных долин. Он бывает голым, или открытым, - если поверхность, например, известняка лишена почвенного покрова и растительности, и покрытым - если почва и растительность сохраняются.

Наиболее распространенные формы покрытого карста - карстовые воронки. На территории СССР комплексы форм рельефа покрытого карста распространены в Архангельской, Ленинградской, Горьковской областях, Башкирской и Татарской автономных республиках. Типичный пример карстового рельефа показан на карте IV.

Интересны для ориентирования оползни - рыхлая поверхностная толща, отделившаяся от лежащих выше нее по склону слоев и сместившаяся без опрокидывания вниз по склону. В результате оползней на склонах образуется беспорядочное сочетание ям, бугорков, ступеней и выступов на разных уровнях. Понижения часто заболочены, иногда содержат небольшие озерки. Старые оползни задернованы и покрыты лесом. На территории СССР оползни особенно распространены на склонах долин Волги, Оки, Дона, Днепра, встречаются в предгорьях Карпат, Кавказа.

Изображение оползневого рельефа на спортивных картах встречает трудности из-за противоречивых требований этого ландшафта. Высокие, крутые склоны речных долин или предгорий требуют увеличения высоты сечения для разгрузки карты, а мелкие элементы рельефа оползней - ее уменьшения. Типичный оползневый рельеф представлен на карте V.

Важную роль в формировании современного рельефа земной поверхности сыграли древние ледники. Ландшафты, связанные с их деятельностью, особенно интересны для ориентирования. Во-первых, они насыщены технически сложными элементами и формами рельефа, нередко с тяжелой проходимостью. Во-вторых, в этих зонах располагаются ведущие в области международного ориентирования страны - Швеция, Норвегия, Финляндия, Дания, ГДР. И в нашей стране в таких районах наиболее развито ориентирование (республики Советской Прибалтики, Ленинградская область). Естественно, что природные особенности северных стран наложили свой отпечаток на общие принципы и концепции развития ориентирования в целом, и особенно на подготовку спортивных карт и дистанций.

Всю область древнего оледенения можно разделить на области ледникового сноса и ледниковой аккумуляции.

Самой северной является область ледникового сноса. В пределах территории СССР - это Кольский полуостров, Карелия, северная часть Карельского перешейка. Здесь ледник произвел большую разрушительную работу, углубил существовавшие понижения, обработал возвышенности, придав им форму "бараньих лбов". Это скалистые выступы коренных пород, один склон которых (обращенный в сторону надвигавшегося ледника) гладко отшлифован и имеет сглаженный профиль, а противоположный - крутой, неровный. На местности много скальных выходов, скоплений камней, скатанных ледником валунов. Замкнутые отрицательные элементы рельефа отсутствуют (карта VI). Грунт почти повсеместно каменистый - исключение составляют болота, по которым скандинавские ориентировщики нередко выбирают выигрышные пути. К сожалению, хороших отечественных спортивных карт на такие районы практически нет.

Севернее границы последнего оледенения проходит пояс конечно-моренного рельефа шириной 100-300 км. Чаще всего он встречается на возвышенных водоразделах и представляет собой беспорядочные скопления холмов, гряд и озерных котловин, чередующихся с заболоченными равнинами. Холмы расположены близко друг к другу, имеют размеры в плане 50-300 м при относительной высоте от 5 до 70 м и крутизне склонов 10-30°. Встречаются валы шириной от 0,5 до 3 км при относительной высоте 10-60 м. Наиболее часты элементы рельефа - выступ, ребро, ступень, терраса, а формы-бугор и яма на склоне. Характерно наличие озер и болот, лежащих в непосредственной близости одно от другого на разных - от нескольких до десятков метров - уровнях. Современная гидросеть во многих местах совершенно не "согласована" с ледниковыми образованиями: ручьи и реки "перепиливают;" гряды и бугры. Долины рек и ручьев узкие, с обрывистыми берегами, пойма во многих местах отсутствует. Сильная расчлененность и сложность рельефа, а также обусловленные им труднопроходимый характер, растительности и малая хозяйственная освоенность человеком делают эти районы исключительно интересными для ориентирования Пример конечно-моренного ландшафта приведен на карте VII.

Пояс конечно-моренного рельефа служит границей двух зон значительно отличающихся друг от друга. Севернее него расположена зона основной, или донной морены, для которой характерны моренная равнина и холмисто-моренный рельеф. Ввиду сглаженности рельефа и большой хозяйственной освоенности зона моренной равнины не представляет особого интереса для ориентирования.

Холмисто-моренный рельеф занимает отдельные участки среди равнин основной морены. Холмы округлой или овальной формы расположены беспорядочно, между ними разбросано множество озер и хорошо развита сеть водотоков. Характерные формы рельефа в этой зоне - друмлины - продолговатые бугры, вытянутые в направлении движения ледника. Длина их 400- 1000 м при ширине 150-200 м и относительной высоте 10-40 м. В плане имеют вид овала, сложены глиной и валунами. На склонах попадаются такие элементы, как выступы, ребра, ступени, лощины. Встречаются друмлины в Эстонии, на Кольском полуострове, в Карелии, в Белоруссии.

В результате деятельности талых вод ледника в зоне основной морены образовались озы и камы. Озы, или, как их еще называют, сельги, представляют собой гряды высотой от 5 до 60 м с узким гребнем и крутыми (30-40°) склонами шириной в основании 100-200 м. Часто имеют симметричные склоны, прямолинейны в плане. Длина их достигает нескольких километров. Сложены песчано-галечным материалом. Широко распространены в Карелии и Архангельской области.

Камы - плосковершинные холмы с крутыми склонами высотой от 5 до 70 м, с размерами в поперечнике от 100 до 2000 м. Сложены песками, гравием и валунами. Камы нередко чередуются с озерными котловинами, образуя сложный холмисто-озерный ландшафт. Наиболее широко распространены на северо-востоке Карельского перешейка, восточнее Чудского озера и во многих других местах.

Холмисто-моренный рельеф весьма привлекателен для ориентирования. Комплексы форм его составляют основу подавляющего большинства спортивных карт Советской Прибалтики (карта VIII).

В областях, расположенных южнее границы максимального оледенения, деятельность ледника сказалась на формировании рельефа лишь косвенным путем и выразилась в образовании обширных песчаных равнин, называемых зандрами. Зандры широко Распространены в Полесье, Приднепровской низменности, Окско-Донской и Тамбовской равнинах. Здесь преобладает древнедюнный рельеф в виде бугорков высотой 5-7 м. Междюнные пространства изобилуют озерными котловинами и болотами. Зандры - результат отложения ледниковых талых вод и дальнейшего перевевания песка ветром. Болота в этих районах лежат обычно на одном уровне. Характер рельефа сложный - множество мелких элементов, в основном ям, бугорков, выступов, лощин. Для ориентирования менее интересен, чем описанные выше зоны древнего оледенения, в связи с небольшими относительными высотами элементов и форм рельефа. Пример зандра приведен на карте IX.

Благодаря работе ветра возникли разнообразные формы рельефа дюнных песков. Наиболее распространены параболические и кольцевые дюны (карта X). Работе ветра обязаны своим происхождением и другие эоловые формы рельефа, сложенные из песка (зандры, бугры на террасах крупных рек).

Из комплексов форм рельефа горных районов нас могут интересовать предгорья - полосы холмов, отделяющие собственно горы от окружающей равнины, сложенные продуктами разрушения самих гор (щебень, галька, песок), и так называемые низкие горы Последние имеют абсолютные высоты от 200 до 700 м с крутизной склонов от 5 до 10°. Для них характерны округлые вершины и греб ни, развитая сеть отрицательных форм водноэрозиоиного происхождения, иногда встречаются резкие скалистые формы. Таковы горы Среднего Урала, Кольского полуострова, Карелии. Средне высотные горы имеют абсолютные высоты от 700 до 2000 м и крутизну склонов 10-20°. Это Южный Урал, Карпаты, Крым, отроги Кавказа, Алтая, Саян, Памира, Тянь-Шаня. Последние ландшафты представляют особый интерес, связанный с тем, что ориентирование в большинстве стран континентальной Европы (Швейцария Венгрия, Австрия, Чехословакия, ГДР, Болгария) проходит в гоpax. Резкая пересеченность и высота склонов отдельных фopм рельефа заставляет спортсменов применять совершенно иную тактику выбора путей движения, чем на равнине. Наконец, начиная с высот около 1500 м сказывается высотный фактор со всеми вытекающими последствиями. Пример горного рельефа проиллюстрирован картой XI.

Скалы и камни

Скалы и камни - важный для ориентирования элемент ландшафта. Они служат хорошими объектами чтения карты и интересуют спортсмена как препятствие при движении и как опасность при их преодолении. Способы изображения этих объектов на карте должны максимально помогать выявлению перечисленных характеристик скал и камней.

Скальные стены - особый вид рельефа. Непреодолимая стен показывается знаком А.201. Толстая линия, соединяющая концы штрихов, изображает бровку, а мысленная линия, соединяющая противоположные концы штрихов, - подошву склона, занятого стеной. Таким способом дается точное очертание стены в проекции и горизонтальную плоскость. При недостатке места поперечны штрихи можно не показывать. Это особенно важно при изображении узких проходов в стене - существенного элемента при выборе пути через скалы. Если скальная стена расположена на берегу водоема и под ней вдоль берега нет прохода, поперечные штрихи должны заходить за береговую линию ("в воду").

Для показа своеобразных горных ландшафтов, например песчаниковых скал, применяют знак В.202. Площадь полос занимав проекцию склона на горизонтальную плоскость.

Преодолимые скальные стены - уступы, не представляют опасности и серьезного препятствия для движения спортсмене отмечают знаком В.203. Правила его изображения аналогичны знаку А.201.

Высота скальных стен и уступов, как и земляных обрывов, определяется количеством подходящих к стене и замыкающихся на ней горизонталей.

Недостаток знаков А.201, В.202, В.203 заключается в том, что они не несут информации о высоте объекта, следовательно, только по ним трудно составить зрительный образ местности.

Изображение скал на рельефе

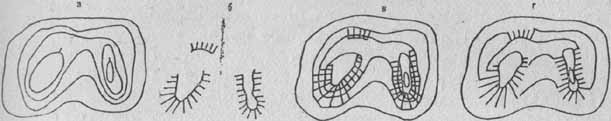

Рис. 13. Изображение скал на рельефе

Учитывая это, необходимо при съемке скальных форм на сложном рельефе прежде всего передать рисунком горизонталей все имеющиеся на местности элементы и формы рельефа (рис. 13, а), затем сделать эскиз скальных объектов (рис.13,6), наложить их друг на друга (рис.13,е) и, убрав куски горизонталей, закрытые знаком скальной стены, получить окончательное изображение (рис.13,г). Технически съемку скальной местности на сложном рельефе целесообразно вести на двух совмещенных пластиках-для коричневого и черного цветов (подробнее см. стр. 83).

При издании карт на скальные районы со сложным рельефом следует обращать особое внимание на точное совмещение черной и коричневой красок.

Сплошная каменистая поверхность, не представляющая препятствия для движения, показывается знаком В.212. В условных знаках для международных соревнований (таблица ИОФ 1975 г.) и национальных знаках Скандинавских стран этот знак изображает поверхность "бараньих лбов". На территории нашей страны встречаются сплошные каменистые поверхности иного происхождения и внешнего вида. Иногда они бывают залесены (например, на Урале). Целесообразно все разновидности таких поверхностей при условии, что по ним можно свободно передвигаться, обозначать знаком В.212. Тем более что его совмещение с горизонталями несет информацию о высоте каменистой формы рельефа. Для изображения преодолимых скальных стен на не очень крутых склонах пред почтительней знак В.212, наложенный на горизонтали, чем знак В.203 (рис. 14).

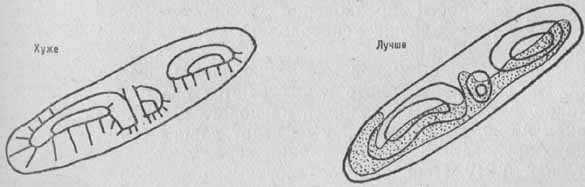

Разные способы изображения каменистых поверхностей
Рис. 14. Разные способы изображения каменистых поверхностей

Отдельные камни, в зависимости от размеров, изображают знаками А.206 и В.207. Вопрос о том, какие камни показывать на карте, а какие опускать, должен решаться руководителем работ в каждом конкретном случае. Количественные критерии (высота, размеры в плане) дать трудно. Общее правило можно сформулировать так: при чтении карты всегда должна быть возможность опознать на местности все камни, имеющиеся на карте.

Площади, покрытые камнями настолько, что все отдельные камни показать невозможно, но не представляющие препятствия для движения, обозначаются знаком А.209. Такая площадь при съемке оконтуривается абрисной линией, не изображаемой в издании, и затем равномерно заполняется фигурами треугольников знака В.209.

Каменистая почва, сложенная задернованными камнями среднего и малого размеров, представляющая затруднение для движения, показывается знаком В.210. В некоторых случаях, например когда вся площадь района такова, допускается знак В.210 не давать Площади, покрытые камнями настолько, что они представляю серьезное затруднение для движения (каменные осыпи в горах, курумы), обозначаются знаком А.208. Совмещать знаки А.206 и В.207 со знаками А.208, А.209 и В.210 нецелесообразно.

Гидрография и болота

Водоемы и болота - достоверные объекты для чтения карты но все-таки в первую очередь интересуют спортсмена с точки зрения возможности их преодоления. Они составляют потенциальную пожалуй самую серьезную, опасность и создают существенные препятствия для движения.

Основным символом опасности и указанием на запрет движения служит черная абрисная линия. Она входит в состав знаков А.301, А.302, А.305, А.311. Отсутствие черной абрисной линии говорит о возможности преодоления водного препятствия - знак А.306. Броды на больших непреодолимых реках показывают paзрывом абрисной линии.

Важны для спортсменов места проходов через водные препятствия. На спортивной карте показываются все виды переправ и мостиков. Если мост расположен на дороге или тропе, употребляют знак А.320; если к мостику не ведет дорога (например, специально оборудованный для дистанции переход через реку), используют знак А.319. Переправу без мостика, например ряд камней в воде, можно обозначить знаком А.321.

Преодолимый водный поток шириной более 5 м изображается знаком А.306, причем толщина линии этого знака в масштабе карты показывает ширину объекта. Водные потоки шириной от 5 до 2 м даются знаком А.307, а меньше 2 м - знаком А.308. Эти объекты должны четко опознаваться на местности.

Старые, заросшие канавы, в которых вода бывает не всегда и не по всей длине, отмечают знаком А.309, а пересыхающие ручьи с отдельными бочагами, узкие (менее 7 м) полоски болот - знаком А.310. Если вдоль канавы идет насыпь высотой более 1 м, такой объект надо обозначать сочетанием знаков А. 107 и А.308.

Знаком А.315 изображают искусственные резервуары с открытой водой, а знаком А.316 - колодцы, родники со срубом или четко видимой трубой. Родники без сруба, в естественном состоянии, обозначают знаком А.317. Если родник не имеет стока, то фигуру знака ориентируют на север, а если сток есть, то фигуру рисуют открытой частью в сторону стока.

Болотом в географии называют избыточно увлажненные участки, покрытые слоем торфа мощностью более 30 см; если же торфа нет или его мощность меньше 30 см, такие избыточно увлажненные участки называют заболоченными землями.

Знаком А.311 обозначают опасное, непроходимое болото, а также заросшее озеро, затопленный лес, опасный, качающийся берег озера, грязевые лужи, опасные при их пересечении. Труднопроходимые болота с водой в любое летнее время, высокими кочками и характерной растительностью изображают знаками С.323 и С.324. Если на болоте нет леса от природы и оно выглядит как луг, применяют знак С.323. Легкопроходимое болото, сухое в жаркое летнее время, с невысокими кочками или без кочек показывают соответственно знаками А.312 и А.313.

Знаком заболоченности (А.314) обозначают сырые луга, лиственный лес в низинах, переходную зону от болота к сухой земле. Заболоченный лес по характеру растительности, как правило, не отличается от леса на сухой земле.
Изображение болота
Рис. 15. Изображение болота

Если болото имеет четкую бровку высотой выше 0,5 м, соответствующая штриховка болота на карте должна примыкать к ближайшей основной или вспомогательной горизонтали. Если четкой бровки нет, контур болота передается краем штриховки (рис. 15), который должен точно соответствовать кромке болота.

Возвышения высотой 0,5-1 м, сложенные минеральной почвой, часто встречающиеся среди болота, показывают разрывом в штриховке без оконтуривания горизонталями (см. рис. 15). Такие возвышения принято называть сухой землей.

Степень проходимости болота характеризуется только состоянием почвы. Проходимость растительности на болотах показывается своими знаками (наложение зеленого цвета на штриховку болота). Несмотря на то что растительность на болоте отличается по породам и росту от основного массива леса, граница растительности (пунктир знака А.410) не дается.

Элементы гидрографии на спортивных картах показываются по состоянию на август, самый сухой месяц года.

Растительность

Растительность - самый непостоянный компонент ландшафта. Облик ее резко меняется в связи со сменой времен года. Зрелый лес подвергается вырубкам, а новые посадки и самосев на вырубках быстро подрастают. Старение спортивных карт происходит прежде всего по растительности. Из всего сказанного можно сделать вывод, что элементы растительности являются менее достоверными объектами чтения карты. Вместе с тем условия проходимости и видимости в гораздо большей степени, чем от других компонентов ландшафта, зависят от растительности.

Основные принципы изображения растительности заключаются в следующем:

1) белым обозначается легкопроходимая растительность, практически не снижающая скорости бега;
2) желтым в двух градациях показываются все разрежения в растительности, вплоть до открытых, просматриваемых участков;
3) зеленым в трех градациях даются все более густые участки растительности, существенно снижающие скорость бега. Критерием выбора той или иной градации служит снижение скорости движения спортсмена по сравнению со скоростью в "белом" лесу;
4) заполняющие знаки используются для показа участков разной растительности, являющихся существенными объектами чтения карты. Они проставляются на данной площади в минимальном, но достаточном для восприятия количестве.

Рекомендации ИОФ и отечественные руководящие материалы допускают для малопересеченной местности детальное изображение растительности с целью использования ее как объекта чтения карты.

Знаком открытого пространства А.401 показывают возделываемые земли, луга, сады, пустоши, выгоны. На этих площадях могут быть отдельные деревья и кусты, низкорослые посадки, позволяющие просматривать всю площадь. Если открытое пространство труднопроходимо, знак А.401 совмещают со знаками С.416 или С.418 в зависимости от снижения скорости (например, стланик, заросли колючек, вересковые пустоши).

Вспаханные и засеянные земли изображают знаком С.414, подчеркивая запрет движения по ним.

Знаком полуоткрытого пространства А.402 обозначают слегка заросшие вырубки, поля, луга, открытые пространства с внемасштабными группами деревьев или кустов, редкий лес, посадки высотой около 1 м. Все эти площади не снижают скорости бега. Участки редкого леса могут поясняться знаком С.422, как в сочетании со знаком А.402, так и отдельно. Небольшие полуоткрытые площади допускается показывать знаком А.401.

Знаком С.415 отмечают сплошную древесную или кустарниковую растительность, практически не снижающую скорости бега.

Знаком В.403 изображают сгущения растительности с ограниченной видимостью, сквозь которые можно бежать, но скорость передвижения снижается до 50-80% по сравнению со скоростью движения по "белому" лесу. Для обозначения таких участков на черно-белых картах применяют знак С.417. Аналогичные по проходимости площади с хорошей видимостью (например, бурелом в зрелом парковом лесу) обозначают знаком С.416.

Знак В.404 свидетельствует об участках густой растительности при сильно ограниченной видимости, через которые очень трудно бежать; скорость передвижения снижается до 20-50%. Для аналогичных по проходимости участков с хорошей видимостью употребляют знак С.418.

Знаком А.405 показывают чащобы или колючие заросли, через которые можно с большим трудом пройти шагом, а бегом передвигаться невозможно; скорость снижается до 0-20%. На черно-белых картах знаки В.404 и А.405 заменяют в таких случаях знаком С.419.

Знаки труднопроходимой растительности (В.403, В.404, А.405, С.416, С.418) выполняются только указанными в таблице средствами - стандартными сетками или штриховками. Применять любые другие самодельные сетки произвольного рисунка или полную краску другой тональности нельзя.

Знак вырубки С.420 на оконтуренной площади показывает участок вырубленного леса с пнями, остатками сучьев, вновь посаженным лесом, отдельными деревьями и кустами. Видимость и проходимость этой площади при необходимости поясняется дополнительно знаками А.401, А.402, В.403, В.404, С.416, С.418, С.421.

Допускается применять знак С.420 в неоконтуренных площадях, обозначая им участки выборочной рубки, прочистки леса, ведущихся в момент соревнований вырубок. Знак удобен для оперативного внесения в готовый тираж карт. Во всех случаях знак показывает затруднение движения.

Полуоткрытые пространства, движение по которым затруднено растительностью (стланик, колючки, вереск), обозначают знаком С.421. Знак может иметь три градации, соответствующие в зеленой части знакам В.403, В.404, А.405. В двух первых градациях знак выполняется в издании совмещением соответствующих зеленых сеток (по всему полю) со знаком А.402 (по всему полю). В третьей градации знак получается совмещением рисунка знака А.402, выполненного на оригинале зеленого (по всему полю), со знаком А.401 (по всему полю).

Растительность, проходимую без препятствий в одном определенном направлении и тяжело в других направлениях, например посадки с широкими прогалами между рядами деревьев, показывают знаком В.406. При этом зеленая часть знака дается соответствующей градацией, а белые полосы ориентируются в направлении хорошей проходимости.

Знаком В.408 изображают возделанные земли, на которых растут плодовые деревья или ягодные кустарники, а знаком А.409 - четкую границу леса и возделываемых земель. Имеет смысл запрет движения через культурные угодья.

Четкий край растительности, хорошо видимая искусственная граница пород или возрастов леса и кустарника показывается знаком А.410. Знак опускается, если указанные границы совпадают с другими линейными ориентирами, обозначенными на карте (дороги, тропы, канавы, ограды, просеки).

Нечеткие контуры фиксируются переходами от одной краски или сетки к другой или краями этих сеток и красок (знак А.411) и другими знаками не поясняются.

Знаки С.423 и С.424 применяют для обозначения участков хвойной (лиственной) растительности одной породы (например, сосна, ель или береза, дуб), резко выделяющейся в общем массиве. Лес считают состоящим из одной породы, если она составляет не менее 80% взрослых деревьев. Каждый заполняющий знак действителен только до ближайшего контура или линейного ориентира. На карте заполняющие знаки помещают в наименее нагруженные места: фигура знака не должна закрывать элементы рельефа, гидрографии, дорожной сети. В болотной штриховке под фигурой заполняющего знака делается разрыв, который, естественно, не означает наличия в этом месте сухой земли. Следует отметить, что заполняющие знаки - неудобный способ показа качественной характеристики растительности, на нагруженной карте для них иногда просто нет места. Вместе с тем породы деревьев в некоторых случаях служат отличным объектом чтения карты. Решение этого противоречия лежит, видимо, в изыскании способа показа породы деревьев совместно с проходимостью фоновыми знаками. При издании цветных карт это можно выполнить, например, введением дополнительных красок с градациями сеток. В этом направлении целесообразно поэкспериментировать.

Знаком В.412 показывают отдельные деревья и внемасштабные группы деревьев, имеющие значения ориентиров. По усмотрению составителя карты допускается отдельные деревья не помечать. Отдельные кусты или внемасштабные группы кустов изображают знаком В.413. Узкие, внемасштабные по ширине, полоса деревьев обозначают белой оконтуренной полоской, если полоса закрывает видимость, или цепочкой знаков В.412, если полоса "прозрачная".

Несколько слов о полянах. Они рисуются на карте оконтуренным знаком А.401 и представляют собой в природе вполне определенный объект. В толковом словаре русского языка под редакцией Д. Н. Ушакова слово "поляна" объясняется как "небольшая равнина, луг на опушке или посреди леса, лужайка". Очень хорошее определение! Не следует показывать на спортивной карте как "поляны" разрежения в лесу, участки непроросших посадок, места, где срублены 2-3 больших дерева.

В заключение отметим, что при создании современной нагруженной спортивной карты необходимой генерализации изображения подлежат прежде всего элементы растительности в угоду более полному изображению элементов рельефа и гидрографии и улучшению читаемости карты. Это утверждение, естественно, не относится к показу условий проходимости.

Искусственные сооружения

Искусственные сооружения - очень важный компонент ландшафта для ориентирования. Они интересуют спортсмена и как наиболее достоверные объекты для чтения карты, и как пути "наименьшего сопротивления" при движении на местности. Именно эти особенности в первую очередь должны отражаться на спортивной карте. Элементы этой группы, пожалуй, наименее стабильны по времени.

Знаком А.502 показывают шоссейную дорогу с покрытием (асфальт, бетон, гравий, булыжник) шире 3 м. Большие площади, покрытые асфальтом, обозначают тем же знаком с изображением их размеров в масштабе. Асфальтированные дорожки шириной менее 3 м (лыжероллерные трассы, прогулочные дорожки в парках) отмечают знаком А.504, а строящиеся шоссе - знаком В.503.

Знак А.504 применяют для показа улучшенной, профилированной дороги без покрытия. Такие дороги имеют кюветы, подсыпку в низких местах и выемки на возвышенностях. Полотно дороги врезано в склоны.

Знак А.505 обозначает проселочные дороги. Это основные дороги, соединяющие населенные пункты, они используются постоянно и имеют накатанную колею. В отличие от улучшенных дорог они не профилированы (нет кюветов, подсыпки, выемок) и не врезаны в склоны.

Если полевая или лесная дорога используется нерегулярно (например, для вывоза сена или срубленного леса), но четко видна по колеям транспорта или прогалу в лесу, ее показывают знаком А.506. Тем же знаком изображают набитые пешеходные или вьючные тропы. Критерием принадлежности к этому классу может служить такое состояние дороги, когда ни в какой точке ее нельзя перебежать не заметив.

Знаком А.507 обозначают тропы и заброшенные дороги, вдоль вторых можно передвигаться днем на полной скорости, но которые можно перебежать не заметив везде или в некоторых местах. Этим знаком помечают также звериные тропы, тропинки по берегy озер или больших болот. Если состояние тропы такое плохое, что ее можно потерять при беге по ней, ее изображают знаком А.537.

Вопрос о том, показывать ли дорогу или тропу на карте, режется прежде всего в зависимости от степени проходимости окружающей растительности. В густом лесу или в кустарнике должны тщательно помечаться все без исключения тропинки, ибо движение по ним существенно легче бега напрямик. Наоборот, в парковом лесу можно опускать нечеткие дороги или генерализовывать тропы скота, давая лишь крайние из них.

Дороги и тропы - очень важные элементы для ориентирования, как наиболее часто используемые пути движения, так и объекты самого пристального чтения карты. К сожалению, состояние дороги как пути движения (почву, наличие препятствий, грязи разбитых колей) существующими знаками передать нельзя. Не кое-что в этом направлении можно попытаться сделать. Например, если движение по дороге затруднено упавшими деревьями, ей можно показать знаком более низкого класса. Болотистый участок лесной дороги, застланный стволами деревьев на значительной длине, по которым неудобно передвигаться в спортивной обуви с резиновыми шипами, можно обозначить знаком С.537. Появившийся на дороге лесной завал, препятствующий движению, можно пометить знаком В.536, пояснив его на поле карты. Наконец, лесную дорогу, хорошо видимую, но не пригодную для передвижения и из-за сплошного бурелома, можно покрыть на необходимом участке красными крестиками ("не пригодная для передвижения спортсменов дорога"). Естественно, что классы дорог должны показываться исключительно строго. Этому способствует аккуратность графического исполнения издательских оригиналов со строгим соблюдением толщин линий и размеров штрихов и промежутков.

Чтобы повысить ценность дороги как объекта чтения карты, все ее элементы и близлежащие детали надо снимать с особой тщательностью. Аккуратно, строго соблюдая направления, следует изображать все изгибы дороги. При рисовке нельзя сглаживать повороты, предпочтительнее даже их несколько утрировать ("угловатая" дорога). Даже очень короткие отрезки дороги между поворотами надо стремиться показать на карте, слегка утрируя их длину. Должны быть помечены все объезды, тупики, места разворотов. Тщательно, с соблюдением истинного взаимного расположения и угловых соотношений должны показываться развилки и перекрестки. Требования знаков А.508 и А.509 нужно неукоснительно выполнять! Даже тупиковые отвилки незначительной длины (10-15 м) при четко видимой развилке должны быть показаны. Аккуратно и подробно следует снимать и вычерчивать все объекты, непосредственно примыкающие к дороге: насыпи, выемки, расширения прогала, микрообъекты. Приведенные требования хорошо иллюстрирует рис. 16.

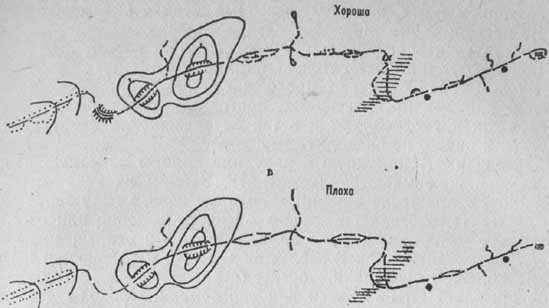

Изображение дороги
Рис. 16. Изображение дороги

Знаком А.510 показывают просеку шириной менее 10 метров с грунтом в естественном состоянии. Условия проходимости по просеке обозначают знаками А.511 и А.512. При всей кажущейся простоте этого объекта его часто неправильно изображают на спортивных картах. На линии просеки соответствующими знаками следует давать объекты, которые в действительности на ней находятся (дороги, кромки, границы угодий), и опускать знак просеки там, где она в природе отсутствует (рис. 17). Требования к изображению дорог нужно отнести и к просекам. Допускается показывать квартальные, деляночные и межевые столбы знаком В.535 с пояснением его значения на поле карты.

Изображение просеки
Рис. 17. Изображение просеки

Все просеки шире 10 м помечают в истинных размерах и конфигурации (как оконтуренная площадь) знаком А.515 с соответствующими градациями зеленого и знаком А 514.

Железную дорогу независимо от количества колей обозначают знаком А.516. Им же показывают другие рельсовые пути (узкоколейки, пути для вагонеток, трамвайные пути).

Лыжные подъемники и канатные подвесные дороги изображаются знаком А.517, причем поперечные штрихи указывают точное место расположения опор.

Линии электропередачи и линии связи на спортивных картах не помечают, показывают только просеки под них.

Знаком А.518 отмечают проходы под шоссе, железными дорогами и прочими препятствиями, пригодные для движения спортсменов. Знак употребляют и в тех случаях, когда к объекту на местности ничего не подходит.

Преодолимую каменную ограду или хорошо заметную насыпь из камней показывают знаком В.519. Заборы из различных материалов, в том числе каменные, которые нельзя (или запрещено) преодолевать, обозначают знаком А.520. Если забор или изгородь из любого материала (кроме камней) можно и разрешено переходить, употребляют знак В.521. Знак С.538, показывающий изгороди из колючей проволоки, остатки проволочных заграждений, предупреждает об опасности для спортсмена. Проходы во всех видах оград, заборов и изгородей отмечают на спортивных картах знаком А.522.

Знаком А.523 с соблюдением масштаба в плане или символом минимально допустимого размера изображают отдельно стоящие жилые или хозяйственные постройки.

Все постройки, входящие в состав населенного пункта (в том числе и хутора с одним жилым домом), совместно с используемой в хозяйстве площадью (улицы, огороды, приусадебные участки) показываются обобщенно знаком А.524. Абрисная линия знака дается генерализованно по краю хозяйственной территории и точной привязкой при ориентировании служить не может.

Знаком В.526 помечают стоящие отдельно, вне территории населенного пункта (за пределами знака А.524), церкви, часовни и прочие культовые сооружения.

Знаком А.527, с соблюдением масштаба в плане или символом минимально допустимого размера, показывают развалины (жилые или хозяйственные постройки без крыш с одной или несколькими сохранившимися стенами, а также хорошо видимые на местности кирпичные или каменные фундаменты).

Знаком А.528, с соблюдением масштаба в плане, изображают спортивные площадки и стадионы, расположенные вне территории населенного пункта (за пределами знака А.524).

Стрельбище, представляющее опасность для спортсменов, обозначают специальным знаком А.529. Длина стрелки показывав расстояние от огневого рубежа (основание стрелки) до мишеней (поперечная черта) с соблюдением масштаба. Все остальные сооружения стрельбища (земляной вал, ограждения, постройки) должны помечаться отдельно соответствующими знаками.

Отдельно стоящий могильный крест или могилу изображают знаком В.530, а братские могилы, обелиски и памятники, имеющие мемориальный характер, - знаком С.539.

Знаками А.532 и А.533 обозначают соответственно большие и малые сооружения типа башен, которые нельзя показать знаком строения (силосные башни, водонапорные башни, обзорные пожарные вышки, охотничьи помосты).

Деревянные и металлические вышки геодезических сигналов и пирамид государственной геодезической сети на спортивных картах не даются.

Стоящую на земле или сооруженную на дереве кормушку для зверей помечают знаком В.534.

Микрообъекты

В этом разделе мы рассмотрим микрообъекты, относящиеся ко всем описанным выше компонентам ландшафта. Есть одно общее свойство, которое их объединяет, - исключительно важное значение как объектов чтения карты.

Микрообъектом будем называть точечный, небольшой линейный или площадной ориентир, достоверно опознаваемый на местности и расположенный по отношению к соседним микрообъектам так, что все их можно показать на карте. Скопления точечных объектов, подлежащих генерализации при изображении на карте, здесь не рассматриваются.

Оговоримся, что к микрообъектам будем относить линейные и площадные объекты, изображаемые масштабными знаками, с максимальным размером в плане менее 20 м.

Микрообъекты по способу их показа на карте можно разделить на имеющие собственный условный знак и обозначаемые знаком "особый объект" в каждой группе условных знаков.

К первой группе относятся: бугорки, ямы, выступы, ступени, лощины, промоины, насыпи, обрывы, микробугорки, микроямки, уступы, скальные ямы, вход в пещеру, камни (А.206 и В.207), голые скалы, открытый песок, озерца, прудики, родники, болотца, канавы, колодцы, мостики, острова характерной растительности (выделенные краской), изгибы контуров, перекрестки и развилки дорог и троп, объезды, срезки дорог, малые башни, кормушки, постройки.

Вторую группу составляют: муравейники, угольные печи (землянки для выжигания древесного угля), корчи (вывернутые корни упавших деревьев), поленницы дров; парковая мебель, лесоустроительные столбы и знаки (куницы), грязевые лужи, отдельные Деревья и внемасштабные группы деревьев, отдельные кусты и внемасштабные группы кустов, завалы, выделяющиеся (уникальные) Деревья, а также другие микрообъекты, характерные для различных географических районов.

Можно рекомендовать следующие способы обозначения микрообъектов второй группы на картах (табл. 3).

Повторим еще раз основной критерий правомерности нанесения микрообъекта на карту: он должен четко, однозначно и достоверно опознаваться на местности. В частности, по этой причине среди микрообъектов не фигурирует "микрополяна".

Таблица 3
Название микрообъекта Обозначение на карте
Муравейник Коричневый крестик
Угольная печь То же
Корч Черный крестик
Поленница дров То же
Парковая мебель "
Лесоустроительный столб Черный кружок
Грязевая лужа Голубой крестик
Отдельное дерево (на открытом месте) Зеленый кружок
Отдельный куст Зеленый крестик
Завал Черный крестик
Выделяющееся дерево (в зарослях) Черный кружок

Примечание. Разрешается замена краски и символа по усмотрению составителя (кроме знака "отдельное дерево").

Оговоримся, что нанесение микрообъектов второй группы на карту не обязательно. Оно делается по усмотрению составителя с целью повышения информативности карты (показа элементов, являющихся хорошими объектами чтения карты) и подчеркивания своеобразия географического ландшафта.

Если принято решение показать тот или иной микрообъект второй группы на карте, следует придерживаться следующих правил

1) определенному символу и краске соответствует один объект на местности по всему полю карты. Например, коричневым крестиком показываются муравейники высотой больше 1 м;
2) все объекты одного типа и определенных количественные характеристик должны быть обязательно изображены по всему полю карты. Так, недопустимо показать корчи высотой более 1,5 м в одной части карты, а в другой такие же корчи не показать Нарушение этого правила приведет к дезинформации спортсменов;
3) значение символа должно быть пояснено на поле карты для этого в зарамочном оформлении надо поместить табличку с расшифровкой значений символов особых объектов.
Влияние микрообъектов на информативность карты
Рис. 18. Влияние микрообъектов на информативность карты

Кстати, второе правило вполне применимо и к микрообъектам первой группы. Некоторые микрообъекты первой группы в зависимости от картографируемой ландшафтной зоны могут иметь те или иные количественные характеристики. Эти особенности также целесообразно пояснить в зарамочном оформлении. Например: "А. 206 - камни высотой 2-4 м, В.207 - камни высотой свыше 4 м; В.203 - уступ высотой более 1 м, на который можно взобраться с помощью рук".

При изображении микрообъектов на карте большое значение имеет правильный выбор условного знака. Так, знаком А. 114 следует показать микроямки с пологими склонами, как правило естественного происхождения, а знаком A.115 - с крутыми склонами, обычно искусственные. Промоину надо отличать от сухого русла. Для районов с камнями и скалами существенно различать грунтовый микробугорок, камень (каменистый микробугорок), маленькую голую скалу. Шурф в земляном грунте надо показать отлично от скальной микроямки, обрыв - от уступа.

Значение микрообъектов в повышении информативности спортивной карты можно сравнить со значением особых примет при описании внешности человека. Правильно показанные микрообъекты - это "особые приметы" местности, богатейший материал для чтения карты. Имеет значение уже само наличие или отсутствие микрообъекта на соседних схожих крупных объектах, их количество, взаимное расположение по расстоянию, углу, высоте. Каждый из изображенных на рис. 18 крупных объектов благодаря показу микрообъектов имеет "свое" лицо; аморфная кромка большого болота с показанными группами корчей сразу "привяжет" вышедшего на нее спортсмена.

Однако стоит чуть небрежно снять или нарисовать соседние микрообъекты, исказить расстояние между ними или угловые соотношения, и ценная информация обращается в дезинформацию.

Особенно часто так происходит при изображении близко pacположенных микрообъектов. При утрировании расстояния между ними для их "размещения" на карте надо строго соблюдать размеры их взаимного расположения, утрированное изображение должно быть геометрически подобно истинной картине (см. рис. 47). Объекты, имеющие масштабную длину, должны изображаться со строгим выдерживанием угловой ориентации и при возможности показом их конфигурации. Существенно показать, утрируя истинные размеры, расположение микрообъектов относительно других масштабных элементов, например кромок (рис. 19). Многом информации для чтения карты дают аккуратно обозначенные четкие кромки открытого пространства и небольшие островки растительности на нем.

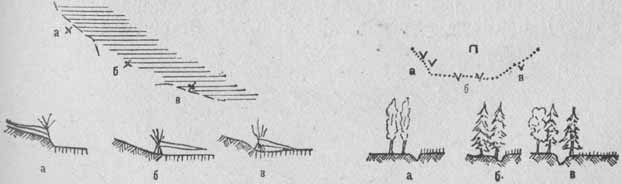

Микрообъекты на контуре
Рис. 19. Микрообъекты на контуре

В разделе "Искусственные сооружения" мы уже говорили о значении правильного и подробного показа на спортивной карте дорог и троп. Здесь лишь отметим, что при изображении сложных перекрестков важно передать взаимное расположение развилок, даже за счет утрирования внемасштабных размеров (рис. 20).

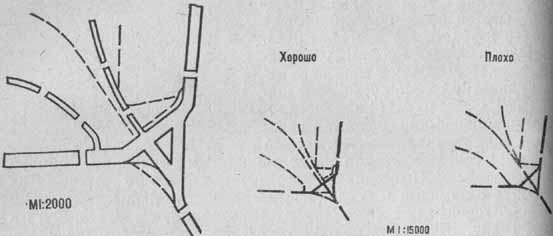

Изображение сложного перекрестка
Рис. 20. Изображение сложного перекрестка

Иногда бывает нужно показать, какой из микрообъектов (в пределах одного сечения) расположен выше по склону. На рис.21 приведены примеры решения этой задачи. В одном случае (a), чтобы показать, что камень расположен выше корча, приходится несколько изменить рисунок горизонталей, естественно без искажения крутизны и характера склона. В другом случае (б) это достигается введением вспомогательной горизонтали. Знаки обозначения дистанции и магнитного меридиана.

Изображение взаимного расположения микрообъектов по высоте на склоне
Рис. 21. Изображение взаимного расположения микрообъектов по высоте на склоне

Для обозначения дистанции применяются специальные знаки. Их наносят на карту фиолетовым или красным цветом.

Равносторонним треугольником (601) наносят место начала ориентирования. На местности оно оборудуется знаком КП (призмой) с буквой К. КП обозначают знаком 602. Рядом с кругом располагают порядковый номер КП на данной дистанции, помечаемый арабской цифрой от 1 до 30. Если окружность знака 602 закрывает существенные мелкие детали карты, в ней разрешается делать разрывы. Центр окружности должен точно совпадать с местоположением КП. На карту эта точка не наносится. Местоположение КП, как правило, поясняется легендой. Целесообразно пользоваться системой легенд-символов [29].

Финиш обозначают знаком 603. Допускается не наносить финиш на карту для соревнований в заданном направлении (в том числе для эстафет), если от последнего КП имеется маркировка. Начало ориентирования, окружности КП и финиш соединяются прямыми линиями. В этих линиях можно делать разрывы аналогично разрывам в окружностях КП.

Обязательные для прохождения маркированные участки на соревнованиях в заданном направлении помечают прерывистой линией. Существенные для прохождения дистанции проходы, переходы и переправы через препятствия наносят на карты специальным знаком. Дороги, не пригодные для движения спортсменов, перечеркивают крестиками. Запрещенный или опасный для бега район покрывают штриховкой.

Если для зимних соревнований в заданном направлении прокладываются с помощью снегоходов типа "Буран" специальные следы, не совпадающие с имеющимися на местности дорогами и тропами, их наносят на карту зеленым пунктиром.

Линии магнитных меридианов наносят черным или голубым Цветом по усмотрению составителя. В них допускается делать разрывы в необходимых местах. На северных концах линий помещаются стрелки. При наличии специального указателя севера и других Ремонтов зарамочного оформления, позволяющих однозначно ориентировать карту, стрелки можно не наносить.

<<< назад | содержание | вперед >>>






Booking.com

© 2002-2018 Все о туризме - образовательный туристический портал
На страницах сайта публикуются научные статьи, методические пособия, программы учебных дисциплин направления "Туризм".
Все материалы публикуются с научно-исследовательской и образовательной целью. Права на публикации принадлежат их авторам.
