Алешин В.М. Карта в спортивном ориентировании

Раздел 1. Спортивная карта. Требования к изображению на ней компонентов ландшафта

1.2. Общие требования к спортивной карте

Спортсмен-ориентировщик получает карту за считанные секунды до старта и во время прохождения дистанции имеет мало времени на ее изучение: ведь каждое обращение к ней отнимает драгоценные секунды. Изучение карты на дистанции идет в экстремальных условиях: большая физическая и умственная нагрузка, накапливающаяся усталость, неблагоприятные в ряде случаев погодные условия, резко меняющаяся освещенность. Все это следует помнить при корректировке, вычерчивании оригиналов, подборе красочного оформления и бумаги, оформлении карты для соревнований. Развитие ориентирования и спортивной картографии складывается так, что в настоящее время процесс создания карты отделяется (по времени, содержанию, составу исполнителей) от подготовки конкретных соревнований. Большой тираж многокрасочного издания предопределяет многократное использование карты, а это, в свою очередь, требует высокого качества по всему полю карты.

Инструктивные требования

Получение исходных картографических материалов, проведение полевых работ, издание, хранение, использование спортивных карт и их содержание оговариваются инструкцией "О порядке обеспечения картографическими материалами соревнований по спортивному ориентированию". Познакомиться с ней можно в любом республиканском или областном комитете по физкультуре и спорту. По всем вопросам, связанным с выбором района и получением разрешения на издание карты, следует обращаться в территориальные инспекции Госгеонадзора ГУГК.

Соревнования по спортивному ориентированию в соответствии с инструкцией обеспечиваются черно-белыми или многоцветными картами на территорию площадью не более 25 км2.

Издание спортивных карт, как правило, осуществляют предприятия ГУГК по заказам республиканских, областных спорткомитетов или советов спортивных обществ и ведомств на договорных условиях. В отдельных случаях для обеспечения оперативного проведения мероприятий возможно издание карт на других предприятиях по разрешению соответствующей инспекции Госгеонадзора.

Масштаб и высота сечения

Инструктивными материалами ИОФ [31], Правилами соревнований [30] приняты масштаб карт 1 : 20000 и высота сечения 5 м. Если местность насыщена ориентирами, а генерализация карты нецелесообразна, допускается масштаб 1 : 15000. Нельзя увеличивать масштаб только для того, чтобы "втиснуть" в карту как можно больше деталей сверх необходимых. Масштаб 1 : 20000 обычно позволяет передать все компоненты ландшафта, которые читаются на нормальной соревновательной скорости.

Для соревнований на удлиненных дистанциях и для ориентирования в заданном направлении на лыжах возможен масштаб 1 : 30000, а для соревнований школьников младших возрастных групп - 1 : 10000.

Для районов со множеством мелких элементов и форм рельефа на склонах допускается высота сечения 2,5 м, а для районов предгорий с большими перепадами высот- 10 м.

В 70-е годы у нас в стране и за рубежом существовала тенденция повышения нагруженность карт, укрупнения масштаба. Сейчас этот процесс стабилизировался: используются обычно масштабы 1 : 20000 и 1 : 15000, хотя рост нагруженность карт продолжается (см. карту I на вклейке - студенческий чемпионат мира 1980 г. в Швейцарии).

Масштаб 1 : 20000 следует настоятельно рекомендовать для большинства карт еще и с точки зрения экономии картографической бумаги.

Точность

Под точностью карты мы понимаем величину максимально допустимых погрешностей изображения точек местности на карте относительно их истинного расположения.

Топографы характеризуют точность своей карты величиной погрешности в положении на карте точек съемочного обоснования относительно точек государственной геодезической сети, а всех других точек карты - относительно ближайших точек съемочного обоснования. Таким образом, две любые точки на листе карты могут быть расположены с определенной погрешностью. Так, точка А (рис. 1) в соответствии с требованиями к топографическим картам 1 :25000 (для равнинной местности) может быть смещена относительно точки Б не более чем на 1,2 мм. Это смещение складывается из допустимого смещения точки С2 съемочного обоснования относительно точки геодезической основы Г (<0,1 мм) и смещения точки Л относительно ближайшей точки съемочного обоснования С2 (<0,5 мм) и смещений точки Б относительно своих точек соответственно.
Точность топографической карты
Рис. 1. Точность топографической карты:
Г - точка государственной геодезической основы; С-точки съемочного обоснования; А, Б-любые точки карты

В материалах ИОФ относительно точности спортивных карт сказано: "Спортсмен на средней скорости не должен замечать никакой неточности карты". Попробуем представить себе это требование в виде величин допустимых погрешностей в изображении точек относительно... А вот действительно, каких точек и относительно чего? Очевидно, что точность расположения любых точек в пределах листа карты (например, расположенных на расстоянии 3 км друг от друга) спортсмена не интересует. Его интересуют точки, непосредственно участвующие в реализации одного из способов ориентирования.

А. Кивистик [27] выделяет следущие способы ориентирования:
1) ход по направлению;
2) ход по направлению с чтением карты;
3) ход по точному азимуту;
4) ход по азимуту с чтением карты;
5) ход с помощью чтения карты по линейным ориентирам;
6) ход с помощью точного чтения карты.

Это касается ориентирования в заданном направлении. На маркированной трассе идет процесс чтения карты на цепочке наблюдаемых ориентиров. Резюмируя сказанное, можно утверждать, что спортсмена интересует точность взаимного расположения объектов или точек, которые он связывает в процессе реализации того или иного способа ориентирования. Будем называть такие точки сопряженными. Причем связь эта может быть визуальной - когда один объект виден с другого или азимутальной - когда спортсмен движется от одного объекта к другому с помощью точного азимута. Назовем такие точки соответственно визуально сопряженными и азимутально сопряженными. Точки, которые спортсмен, передвигаясь по дистанции, не связывает друг с другом, будем называть несопряженными.

Взаимное расположение визуально сопряженных точек очевидно из самого определения этого понятия (точки видны одна от другой). Сложнее с азимутально сопряженными точками. А. Кивистик указывает, что азимутному бегу способствуют: а) местность с равномерной проходимостью и минимальной видимостью (в густом лесу азимутный ход заменяет чтение карты); б) слишком большое или слишком малое количество объектов на местности. Эти условия ясно говорят об азимутально сопряженных ориентирах. Кивистик дает и количественные критерии. Азимутный бег предпочтителен при длине этапа 100-400 м. Такое расстояние характеризует количественно взаимное расположение этих точек.

Теперь вернемся к формулировке точности. На спортивной карте важна прежде всего точность взаимного расположения точек. Причем она должна быть выше для сопряженных точек и может быть ниже для несопряженных. Точность нанесения на карту сопряженных точек интересует спортсмена, а точность нанесения несопряженных - только составителя карты и только в той мере, в какой она обеспечивает точность сопряженных точек.

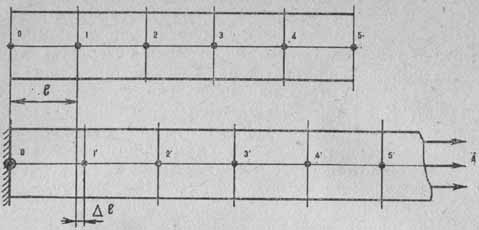

Для более наглядного представления о точности вообразим карту, нарисованную на куске резиновой пленки. Договоримся, что, если мы деформируем пленку в пределах допустимых погрешностей, на ней не образуется складок, разрывов и спортсмен не замечает деформации. Если погрешности превысили допуск, на "резиновой" карте создаются "складки" - в местах, где расстояние между точками на карте уменьшено по сравнению с действительностью, и разрывы - в местах, где эти расстояния увеличены. Для "резиновой" карты требования точности формулируются очень просто: деформация не должна приводить к складкам и разрывам.

"Резиновая" карта хорошо иллюстрирует допустимость разных требований по точности к сопряженным и несопряженным точкам. На рис. 2 показана "резиновая" карта с точками 1, 2, 3, 4, 5. Величина I - максимальное расстояние, в пределах которого точки остаются сопряженными. Растянем "резиновую" карту в направлении А так, чтобы расстояние I увеличилось на величину dА, которая соответствует максимально допустимой погрешности для нашей карты. Тогда точки 1, 2... 5 займут соответственно положения 11 , 21... 51. С точки зрения топографической точности такая карта не годится: погрешность нанесения точки 5 относительно точки 1 составляет величину 4dI, т. е. в 4 раза превышает допустимую погрешность! А с точки зрения точности спортивной карты все в порядке: сопряженные точки Г и 2', 2' и 3', 4' и 5' находятся на карте в пределах допустимой погрешности.

Резиновая карта
Рис. 2. Резиновая карта

Можно представить себе всю площадь спортивной карты разбитой на поля сопряженных точек, разделенные "пустыми" пространствами, которые нарушают сопряжения точек. Такими пространствами могут быть: озера, широкие реки, застроенные территории, глубокие овраги, большие открытые пространства, крупные болота, наконец, просто лес без ориентиров. Внутри поля сопряженных точек все объекты должны быть расположены на карте относительно друг друга с определенной точностью. Для несопряженных точек величины погрешностей могут быть больше. Конкретные средние значения этих величин для карт 1 : 20000 и1 : 15000 приведены в табл. 1. Максимально допустимые погрешности должны не превышать средних в 2 раза и составлять не более 10% от общего количества контрольных измерений. Погрешности планового положения понимаются как невязка хода от одного объекта до другого при контрольном измерении (т. е. включают в себя погрешности расстояния и углового расположения).

Точность передачи форм рельефа обеспечивается соответствующей точностью взаимного расположения по высоте и в плане характерных точек, структурных линий и простейших пространственных элементов рельефа (см. ниже).

Точность спортивной карты складывается из точности: оригинала исходного картографического материала, топоосновы после копирования и трансформирования масштаба, съемочного обоснования, корректировки, вычерчивания издательских оригиналов. По ходу изложения материала приводятся конкретные рекомендации, направленные на повышение точности.

Проверка точности спортивной карты производится инспектором путем полевого обследования. Расстояния измеряются шагами или мерной лентой; направление движения выдерживается буссолью или визиром с зеркалом, превышения измеряются скломером повышенной точности. При отсутствии видимости используют способ движения по трем вехам.

Таблица 1

Средние величины допустимых погрешностей взаимного планового и высотного расположения точек на спортивных картах
Точки Средние погрешности расположения
планового (мм) высотного (h - высота сечения рельефа)
Визуально сопряженные 0,3* 0,25 h
Азимутально сопряженные 0,5** 0,5 h
Несопряженные 1,5 - на расстояниях до 300 мм 10 % - на больших расстояниях 1 h - до разницы в 10 h и 10 % - при большей разнице
* При изображении совокупности микрообъектов обязательно сохранение зрительного геометрического подобия их взаимного расположения. Для обеспечения этого условия можно ужесточать требования.
** Должен быть гарантирован выход по азимуту в видимость объекта при максимальном количестве листвы растительности. Для обеспечения этого условия допускается ужесточение требований.

Объективность

Спортивная карта объективно отражает картографируемую местность, если выдержаны следующие требования:

1) для обозначения всех объектов правильно выбраны условные знаки;
2) в пределах листа карты выдержана одна степень генерализации объектов;
3) различные градации качественных и количественных характеристик объектов (болота, труднопроходимая растительность, дороги и тропы, контуры, камни, скальные стены) выдержаны на листе карты одинаковыми или близкими;
4) для обозначения особых микрообъектов даны единые обозначения (кружок или крестик определенного цвета), все микрообъекты с одинаковыми характеристиками нанесены на карту;
5) в пределах листа карты выдержан единый стиль изображения. Это требование особенно важно при бригадном методе работы. Особую роль в его реализации играют разработка и выполнение технического задания (ТЗ) на составление карты и редактирование всей карты руководителем работ.

Полнота содержания

На спортивной карте должны быть показаны все объекты различных компонентов ландшафта, достоверно и однозначно опознаваемые спортсменом на соревновательной скорости, которые можно передать в издательском оригинале, не нарушая требований полиграфии о минимальных размерах.

Недопустимо опускать какие-либо объекты, удовлетворяющие перечисленным выше требованиям. Так, однажды составители карты всесоюзных соревнований решили не показывать дороги в парковом лесу, что привело к серьезным ошибкам спортсменов по вине карты и нарушению спортивной справедливости.

Объекты, которые невозможно изобразить на издательском оригинале, следует опускать или подвергать генерализации. Критерием выбора "наносить - не наносить" должны быть ценность объекта с точки зрения показа проходимости местности и его влияние на информативность карты.

Информативность

Напомним, что под информативностью спортивной карты мы понимаем такое ее качество, которое позволяет спортсмену легко воспринимать индивидуальные особенности и характерные черты различных компонентов ландшафта с целью быстрого и достоверного определения своего местоположения, т. е. облегчает процесс чтения карты.

Если разделить условия выполнения требований к информативности на необходимые и достаточные, то необходимыми будут точность и объективность карты. Однако эти требования еще не делают карту спортивной. Ведь топографическая карта тоже точна и объективна. К достаточным условиям можно отнести следующее,

Спортивная карта выполняется в специфических условных знаках, основной принцип которых - облегчение процесса ее чтения. В современных таблицах условных знаков, международных и национальных отдается предпочтение площадным и масштабным знакам по сравнению с заполняющими и внемасштабными; хорошо проходимый лес показывается белым фоном, облегчающим чтение карты; проведены большие работы по выбору конфигурации и размеров символов условных знаков.

Наиболее достоверный компонент ландшафта - рельеф изображается с максимальной степенью детализации, причем классический способ показа рельефа горизонталями дополнен целым рядом особенностей, в первую очередь повышающих информативность карты.

На спортивных картах в точных границах показывается характеристика почвы (каменистые почвы, песок), а болота изображаются всей площадью с детальной прорисовкой границ и выделением на них участков с минеральной почвой ("сухая земля"),

Достаточно подробно и точно наносятся разнообразные микрообъекты.

Читаемость карты. Генерализация. Минимальные размеры

Хорошая спортивная карта должна быть не только точной, объективной и полной по содержанию, но в то же время ясной, легко читаемой на бегу и наглядной.

Требования к читаемости можно сформулировать так: спортсмен обладающий нормальным зрением, должен иметь возможность в соревновательных условиях свободно читать карту при дневном освещении без помощи лупы.

Читаемость карты обеспечивается точным соблюдением конфигурации и размеров условных знаков, правильным выбором при подготовке к изданию красок и сеток (см. цветную вклейку), обоснованным увеличением масштаба и изменением высоты сечения, выборочной и графической генерализацией, соблюдением минимальных размеров.

Требования к полноте содержания карты и ее читаемости по сути своей противоречивы. Читаемость карты может быть обеспечена за счет уменьшения полноты, что достигается генерализацией изображения. Можно рассматривать выборочную и графическую генерализации, которые предполагают опускание или упрощение изображения объектов. Критерием генерализации - изображать определенный объект на карте или нет - должно быть его значение для показа информативности и проходимости.

Выборочная генерализация предполагает определенные количественные критерии (например, высота корча, муравейника, камня, площадь каменной осыпи, поляны, острова леса), которые являются границей, позволяющей нанести объект на карту. Эти критерии должны быть обязательно отражены в ТЗ на подготовку карты. К каждому типу местности надо подобрать критерии отбора, обеспечивающие наибольшее единообразие изображения.

Графическая генерализация состоит в упрощении, объединении, утрировании изображения объектов на составительском оригинале. Примером ее может служить применение: знака А.402 (полуоткрытое пространство) в случае затрудненной прорисовки мелких полян или клочков леса; знака А.209 (проходимая каменная осыпь) для площади, которая настолько плотно заполнена камнями, что каждый камень показать невозможно; знака В.116 (поверхность с микронеровностями) для площади, сплошь усеянной микробугорками и микроямками. Часто на склонах скот протаптывает массу тропинок, каждую из которых невозможно показать на карте, в этом случае приходится показывать только крайние тропинки.

Если объекты, которые составитель считает необходимым показать на карте, расположены настолько близко, что их невозможно графически правильно изобразить на карте, применяется утрирование изображения. Если отдельные элементы или расстояния между объектами утрированы (увеличены, сдвинуты) по размерам, соседние элементы или объекты должны быть отодвинуты для сохранения правильности их взаимного расположения.

Исключительно важное требование, обеспечивающее читаемости карты и ее полиграфическое качество, - выдерживание минимально допустимых с точки зрения полиграфии размеров штриховых и фоновых элементов и расстояний между ними. Следует учитывать, что смещения красок при издании многокрасочной карты могут достигать 0,2 мм. Для обеспечения хорошего качества карты и ее читаемости надо придерживаться минимальных графических, размеров, приведенных в табл. 2.

Таблица 2
Минимально допустимые размеры штриховых и фоновых элементов при подготовке к изданию цветных спортивных карт (даны в масштабе изданной карты)
Краска Штриховые элементы (мм) Фоновые элементы (MM2)
точки линии
в составе пунктира отдельные заливка сетка
Черная 0,15 0,3 0,1* - 0,5
Коричневая 0,2 0,4 0,1* 0,5 -
Голубая 0,2 - 0,1* 0,5 1
Зеленая - 0,4 0,25 0,5 1
Желтая - - 0,4 0,5 1
Фиолетовая (красная) - - 0,25 - -
Серая - - - 0,5 -
* Толщины линий заимствованы из требований ИОФ к составлению карт для международных соревнований. Однако технологические возможности предприятий ГУГК и других ведомств обеспечивают качественное исполнение тиража при несколько большей толщине (0,13-0,15 мм). Это следует учитывать при подготовке оригиналов.

Помимо данных табл. 2 надо учитывать следующие требования (размеры указаны для тиража карты):

1) минимальное расстояние между любыми штриховыми элементами (линии, точки, штрихи, фигуры знаков) одной и разных красок - 0,4 мм;
2) наименьшие размеры штрихов: скальной стены - 0,6 мм, ручья или канавы - 0,6 мм, земляного обрыва - 0,6 мм;
3) наименьшие глубина и ширина изгиба горизонтали - 0,25 мм (на середине);
4) прерывистая линия должна состоять минимум из 2 штрихов, а пунктирная - из 2 точек;
5) минимальный контур, образованный пунктиром, должен состоять минимум из 5 точек;
6) минимальная площадь болота должна быть показана минимум 2 штрихами длиной не менее 0,6 мм,

Все остальные элементы, имеющие размеры меньше указанных, должны либо опускаться, либо утрироваться (увеличиваться) до минимально допустимых с соблюдением правил генерализации.

Пои подготовке издательских оригиналов в укрупненных масштабах (в 2 или 3 раза) следует помнить о необходимости увеличения показываемых элементов: в 2 или 3 раза - по линейным размерам и в 4 или 9 раз - по площади соответственно. В практике подготовки карт часто забывают об этом.

Оформление карты. Лист карты

Спортивная карта издается обычно в шести красках (черная, коричневая, голубая, зеленая, желтая, фиолетовая). Для районов, где имеются выходы гладких каменистых поверхностей (например, "бараньи лбы"), потребуется еще одна краска - серая. Карта должна издаваться на качественной картографической бумаге плотностью от 80 до 120 г/м2. Для удобства пользования картой при любых погодных условиях и для возможности многократного применения в соревновательном и учебно-тренировочном процессах целесообразно ламинирование ее - покрытие специальной пленкой с термоклеящим слоем. Ламинированная поверхность позволяет наносить на нее дистанцию шариковой ручкой и удалять изображение влажным тампоном.

На карты для международных, всесоюзных, республиканских соревнований (а в скором будущем - и для всех соревнований класса мастеров спорта СССР) следует впечатывать типографским способом обозначения дистанций соответствующих соревнований.

Формат тиражного отпечатка карт, издаваемых на предприятиях ГУГК, должен составлять 15 X 20 см (по внешней рамке) или быть кратным этому размеру. При издании карты на предприятии другого ведомства формат должен быть согласован с изготовителем. Это требование обеспечивает возможность механической резки издательского листа.

Линии магнитных меридианов должны быть параллельны одному из обрезов карты. Исключение допускается лишь для издания карт, конфигурация районов которых резко отличается от прямоугольника. В этом случае выдерживание параллельности меридиана и обреза привело бы к неоправданному перерасходу бумаги. Расстояние между линиями магнитных меридианов должно соответствовать 500 м на местности.

Типовое оформление листа карты показано на карте XVI.

Поле карты ограничивается внешней (толстой) и внутренней (тонкой) рамками. Часть карты, занятая изображением района, называется ее рабочим полем. Все остальное пространство составляет поле зарамочного (Если для топографических карт этот термин буквально соответствует своему содержанию, ибо изображение лежит внутри рамки, а все зарамочное оформление - вне ее, то для спортивных - он носит условный характер) оформления. Рабочее поле может быть ограничено линией черного цвета толщиной 0,1 мм, однако в большинстве случаев оно ничем не ограничивается. Границы издательских оригиналов для всех красок должны точно совпадать, иначе карта будет иметь неряшливый вид.

На поле зарамочного оформления следует поместить: названий организации, заказывающей карту; название документа (спорткарта, спортсхема); год издания; численный масштаб; высоту сечение рельефа; фамилии составителей карты, исполнителей издательского оригинала, руководителя работ; классность карты; фамилию и подпись инспектора.

На поле зарамочного оформления допускается помещать: стилизованное изображение указателя направления север - юг; название первых или основных соревнований, для которых предназначена карта (без указания места проведения); эмблему соревнований или мероприятия, для которого издается карта; авторский знак; рекламный материал на тему охраны природы; условную номенклатуру карты для учета ее в картотеке местной федерации.

Все надписи на поле карты следует располагать перпендикулярно линиям магнитного меридиана и выполнять возможно бoлee крупным шрифтом. Это поможет спортсмену быстро сориентировать карту во время соревнований.

На поле карты в двух противоположных углах помещаются контрольные знаки для проверки правильности совмещения красок тиража. Контрольный знак представляет собой окружность диаметром 8 мм, перечеркнутую диаметральными линиями. Окружность и линии делаются черными, а сектора заполняются коричневой, голубой, зеленой, желтой, а при необходимости еще серой и фиолетовой (красной) красками.

Условные знаки

Все спортивные карты должны оформляться в единых условных знаках в полном соответствии с действующей на этот период таблицей условных знаков спортивных карт СССР, утвержденной Комитетом по физической культуре и спорту СССР и согласованной с ГУГК.

Отклонения от таблицы допускаются в случае издания карт только для неофициальных соревнований или тренировочных целей и должны быть согласованы с местной (областной, республиканской) или Всесоюзной спортивно-технической комиссией Федерации ориентирования СССР.

Все условные знаки разделены на классы А, В, С.

К классу А относятся знаки, обязательные для применения в международных соревнованиях и первенствах мира, к классу В - необходимые для передачи особенностей ландшафта различных типов местности. Их допускается применять для международных соревнований. В класс С входят знаки, дополняющие классы А и В для передачи характерных особенностей местности, или связанные со специфическими технологическими особенностями издания карт (например, черно-белое исполнение). Они применяются только для национальных соревнований.

Условные знаки разделены также на 5 групп в соответствии с теми компонентами ландшафта, которые они изображают: 1) рельеф- 2) скалы и камни; 3) гидрография и болота; 4) растительность; 5) искусственные сооружения. В отдельную группу выделены знаки обозначения дистанции.

Каждый условный знак имеет номер, характеризующий его принадлежность к определенному классу и группе. Например, знак А. 319 принадлежит к классу А и имеет порядковый номер в 3-й группе - 19. Номера знаков, принадлежащих к классам А и В, соответствуют номерам в таблице ИОФ 1975 г., а для класса С взяты следующие, не использованные в таблице ИОФ, номера.

Подробная характеристика и размеры знаков приведены в приложении 1, а цветные изображения - на цветной вклейке.
